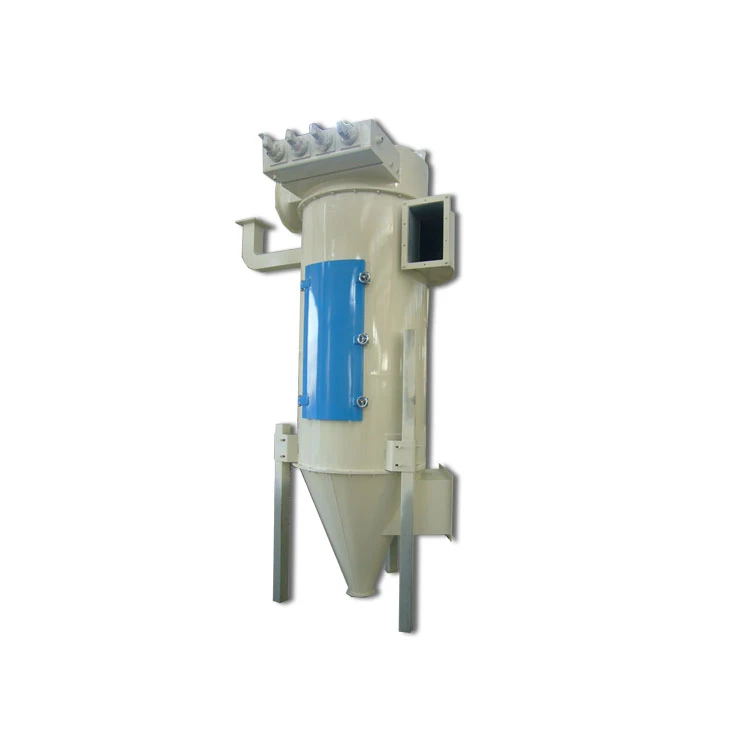

TBLMY tolmukoguja

Tolmu kogumissüsteem

TBLMY kõrgsurvejoafilter tolmukoguja

Omadused: Lamedate filtreerimisümbrike, kompaktse struktuuri ja väikese jalajäljega.

Kasutamine: Tolmu kogumine transpordivahenditel.

Tööõhurõhk: 0,2-0,4 MPa

Filtreerimisala (valikuline): 5,6m², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109,2m².

Rakendus ja kohanemisvõime

TBLMy Jet Filter Dust Collector kuulub kott-tüüpi, madala rõhuga tagasimineva õhujoa, impulsstolmu koguja, mida iseloomustab usaldusväärne jõudlus, kõrge efektiivsusega tolmu kogumine, madal tühjenduskontsentratsioon, lihtne töö ja hooldus. Seda kohaldatakse tolmu kontrollimiseks teravilja- ja söödatöötluse, masinate, metallurgia, ehitusmaterjalide ja tsemendi tööstusharudes ning tolmu puhastamiseks või ringlussevõtuks ja filtreerimiseks pneumaatilises edasiandmis- või aspiratsioonikanali kogumises.

Funktsioonid

See toode on tsükloni tolmu koguja. Tolmu sisaldav õhk siseneb kasti tangentsiaalselt ja on eraldatud pöörlemise teel; suur tolm settitakse kõigepealt, väike tolm filtreeritakse läbi filtreerimishülsi, et parandada varruka kasutusiga;

Töökeskkonna ja töö efektiivsuse parandamiseks on rakendatav kiire paigaldus- ja demonteerimismehhanism, mis on valmistatud patenditehnoloogiaga riidest varrukale;

TDFD-tüüpi solenoidklapp on vastu võetud kergesti paigaldamiseks ja demonteerimiseks ning selleks saab realiseerida ühe solenoidklapi pihusti mitu varrukat korraga;

TKZM-tüüpi impulssjuhtimisseade võetakse vastu selle mitmeahelalise reguleerimise jaoks, millel on hea reguleeritavus, täpsus ja stabiilne jõudlus.

Seal on ikoonilised põhja- ja lamedad põhjatolmu tühjendamise mehhanismid, et optimeerida tolmu tühjendamise mehhanismi lameda põhjaga.

Solenoidklapi sisendpinge: DC 24 V, vool: 0,8 A ~ 1A , töökeskkond: -10°C ~ 50°C, suhteline õhuniiskus ≤85%, töökeskkond: puhas õhk, õhuallika töörõhk: 0,5 MPa ~0,7Mpa.

Õhulüüsi tööpinge peab olema AC 380 (1±5%) V ning materjali ei tohi segada kiudude lisandite ja suurte tahkete ainetega.

Õhuallika rõhk tolmu eemaldamiseks peab olema 0,5 MPa ~ 0,7 MPa, kui seda kasutatakse erijuhul, võib rõhk olla väiksem kui 0,5 MPa;

Tolmukoguja vastupidavus: P<>

Tolmu koguja efektiivsus: η≥99,5%;

Õhu kiiruse filtreerimine: ≤4 (m/min);

Filtreerimishülsi spetsifikatsioon: Φ140×1600, Φ140×2000, Φ140×2400 (mm)

Põhikomponentide tööpõhimõte ja omadused

Ülemine kast

Ülemine kast on filtreeritud puhta õhu kogumise komponent, mis on täidetud õhu väljalaskeavaga ülaosas ja sisaldab selles õhujoa seadet. Ülemise kasti ülemise kaane avamisel saab õhujoa seadet kontrollida ja asendada (see ei ole tavaliselt vajalik).

Keskmine kast

Keskmine kast on komponent sissetuleva tolmu sisaldava õhu filtreerimiseks ja ka suurte tolmuosakeste settimiseks; ülemine osa on ühendatud ülemise kastiga, alumine on ühendatud alumise kastiga ja selles on filtreerimishülssi seade. Karbil on kontrolluks, mida saab avada filtreerimishülsi kontrollimiseks ja asendamiseks.

Alumine kast (lame põhi – alumine kast, koonuse põhi – punker)

Alumine kast on tolmu tühjendamise komponent ja varustatud tolmu tühjendamise seadmega. Alumisel osal on tolmu väljalaskeava, mis on ühendatud õhulüüsiga. Alumise kasti küljel on kaevu ja seda kasutatakse tolmu tühjendamise seadme kontrollimiseks ja määrdeõli lisamiseks selle avamisel. Tolm juhitakse läbi ikoonilise punkri tolmu raskusjõu abil, nii et tolmu saab koguda piki konnoonilist pinda ja tühjendada.

Tehnilised parameetrid
