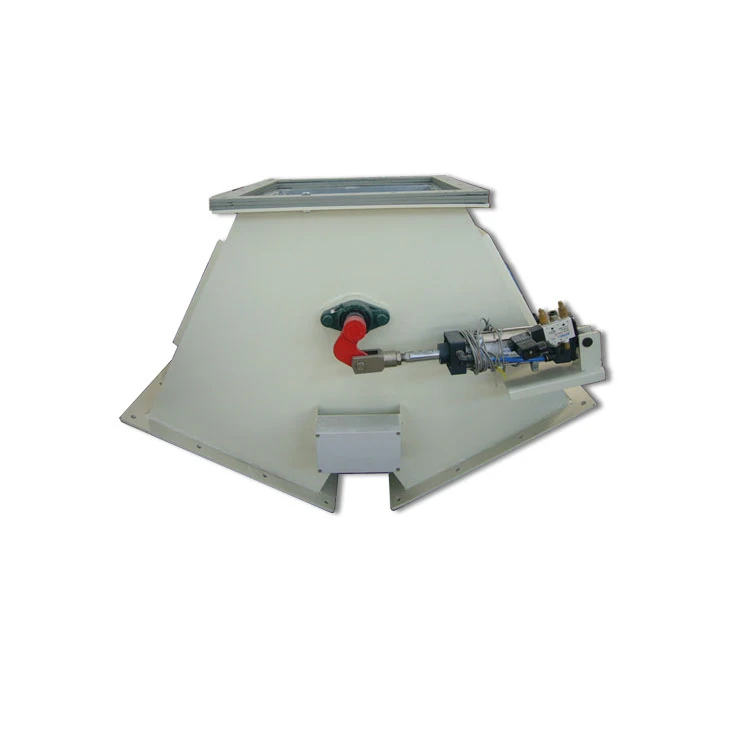

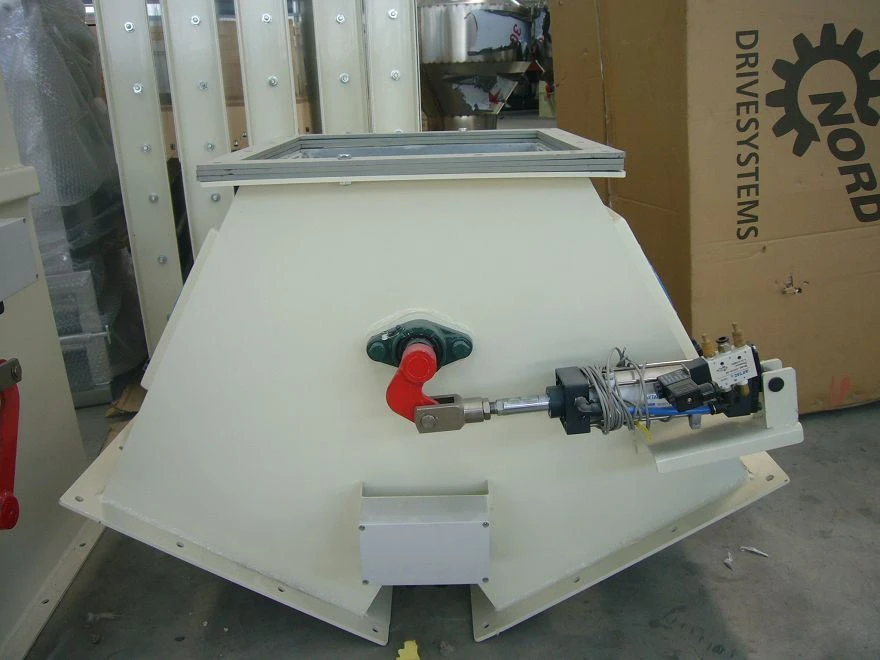

TBDD-seeria elektriline ruudu tüüpi diverter
Lihtne ja kompaktne struktuur, lihtne paigaldada
Ohutu ja usaldusväärne jooksmine, madal hooldus
Saadaval on 30° ja 45°tilad
Tila pindala varieerus 100*100 ~ 500*500 cm2
Ohutusmärgid ja kirjeldus
Korpusele on märgitud järgmised ohutusmärgid, mis tuletavad klientidele meelde, et töötajad ja masin tagavad töötamisel ohutuse, ning kõiki tööeeskirju tuleb rangelt järgida.
Turvamärk "Hoiduge masina vigastustest" sisse- ja väljalaskeavas tuletab meelde, et ärge käivitage masinat kasutuselevõtuks ja käitamiseks enne, kui seade on süsteemiga täielikult ühendatud.
Tehniline parameeter
Üksuse | Pneumaatiline silindri mudel | Töörõhk | Magnetlüliti | Teoreetiline tõukejõud | Teoreetiline pinge | Võimsuse |
TBDQ20* 20/45° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ20* 20/30° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ25* 25/45° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ25* 25/30° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ30* 30/45° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ30* 30/30° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ40* 40/45° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 300 |
TBDQ50* 50/45° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 500 |
TBDQ60* 60/45° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 700 |
TBDQ80* 80/45° | DNCB-80-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 3016 | 2721 | 1000 |
Märkus:ülaltoodud teoreetiline tõukejõud ja teoreetiline pinge arvutatakse atmosfäärirõhul 6 baari.
